MINF - Lunetas de Galileu (710 mm)

As lunetas de Galileu Galilei (1564–1642) constituem instrumentos ópticos pioneiros utilizados por ele para observação astronômica no início do século XVII. Com elas foi possível ampliar objetos distantes, por meio da combinação de lentes divergentes e convergentes, permitindo também registrar astros com detalhes imperceptíveis a olho nu.

As primeiras lunetas galileanas passaram por aperfeiçoamentos desde sua montagem inicial, até que, em 1609, Galileu desenvolveu o instrumento que lhe permitiu observar, por exemplo, as luas de Júpiter, as fases de Vênus, peculiaridades de Saturno e manchas solares. O termo "telescópio" (do grego: tēle, "longe", e scopeo, "eu vejo") foi sugerido em 1611 por Federico Cesi (1585–1630), fundador da "Accademia dei Lincei", instituição da qual Galileu fazia parte [1].

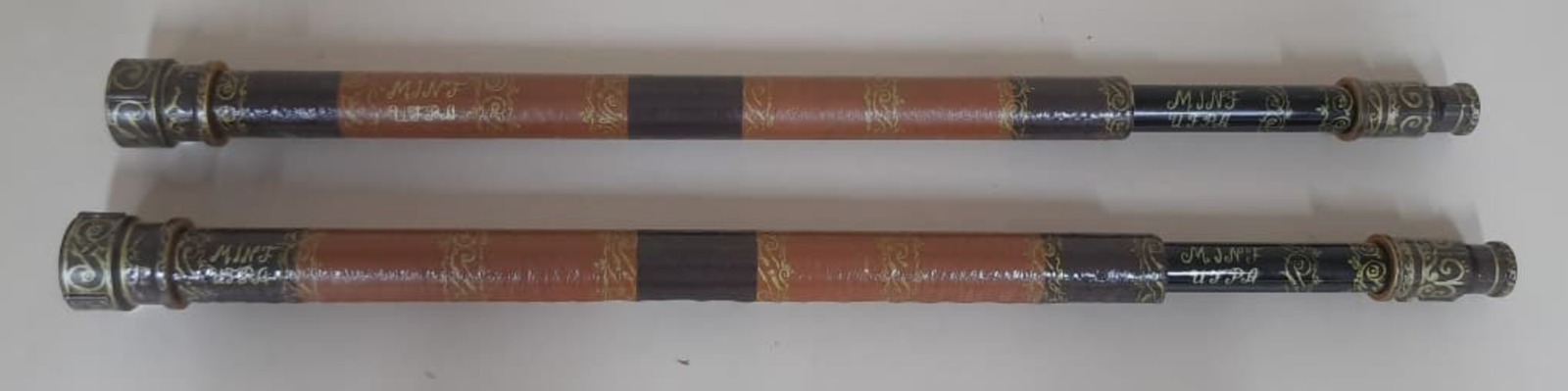

O modelo original de 927 mm, fabricado por Galileu, que inspirou estas duas réplicas de 710 mm, consiste em um tubo de madeira revestido em couro vermelho (que com o tempo adquiriu a tonalidade marrom) com detalhes em ouro, contendo uma objetiva plano-convexa e uma ocular bicôncava [1, 2].

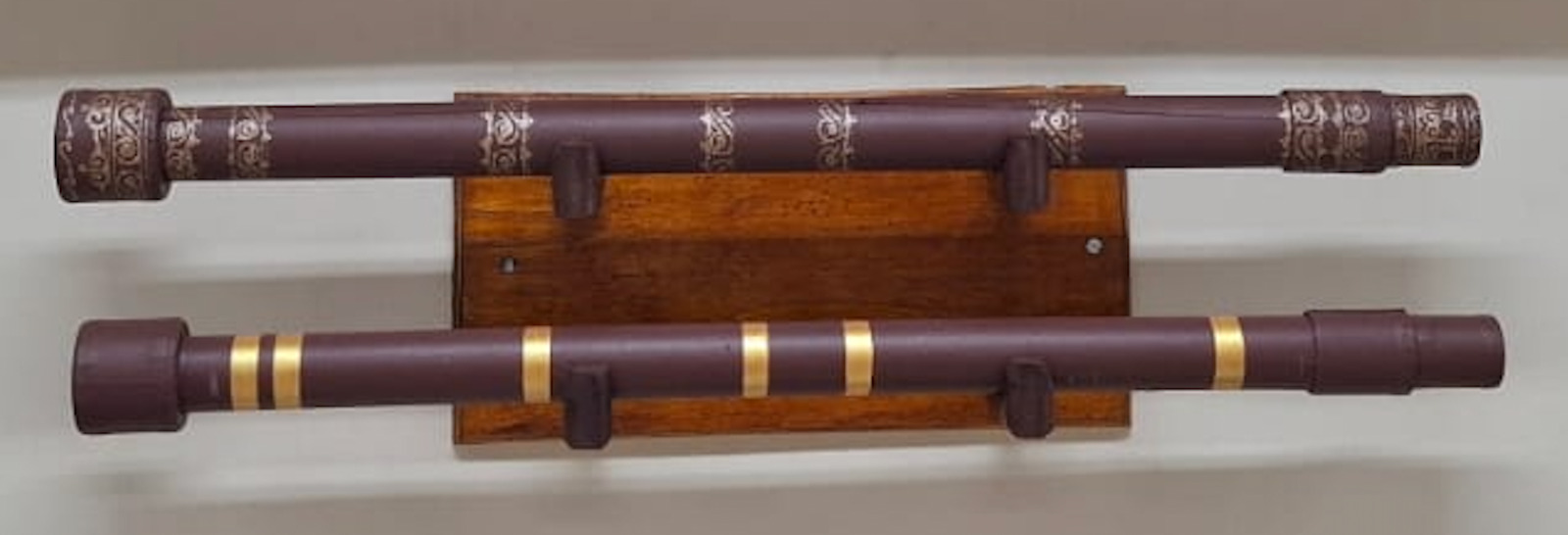

Estas réplicas (com 710 mm de comprimento e 32 mm de diâmetro externo do tubo base) foram construídas utilizando materiais de baixo custo e fácil obtenção, com o objetivo de reproduzir os princípios ópticos e as características gerais do instrumento desenvolvido por Galileu Galilei no início do século XVII. Sua estrutura é composta por dois tubos concêntricos de PVC, que permitem o ajuste da focalização por meio do deslizamento de um tubo no interior do outro.

Os principais materiais empregados na construção foram:

Tubo de PVC soldável de 32 mm de diâmetro e 48 cm de comprimento;
Tubo de PVC soldável de 25 mm de diâmetro e 36 cm de comprimento;
Luva de PVC 32 × 1", utilizada como alojamento da objetiva;
Luva de PVC 25 × 1/2", utilizada como adaptador da ocular;
Adaptador soldável curto 20 × 1/2", formando o corpo da ocular;
Anéis de fixação para a objetiva e a ocular;
Material deslizante para reduzir o atrito entre os tubos móveis;
Revestimento externo em couro sintético;
Tintas para acabamento e tratamento interno do instrumento.

A estrutura foi montada de forma que o tubo de focalização deslize suavemente no interior do tubo principal, permitindo ajustar a distância entre a objetiva e a ocular até a obtenção de uma imagem nítida. As conexões de PVC também desempenham a função de suporte mecânico das lentes, garantindo o alinhamento do eixo óptico do sistema.

Após a montagem, a superfície externa foi revestida em couro e recebeu acabamento inspirado nas representações históricas das lunetas construídas por Galileu. Internamente, o instrumento foi pintado em preto fosco, reduzindo reflexões indesejadas e aumentando o contraste durante as observações.

O sistema óptico segue a configuração clássica da luneta galileana, constituída por uma objetiva convergente e uma ocular divergente.

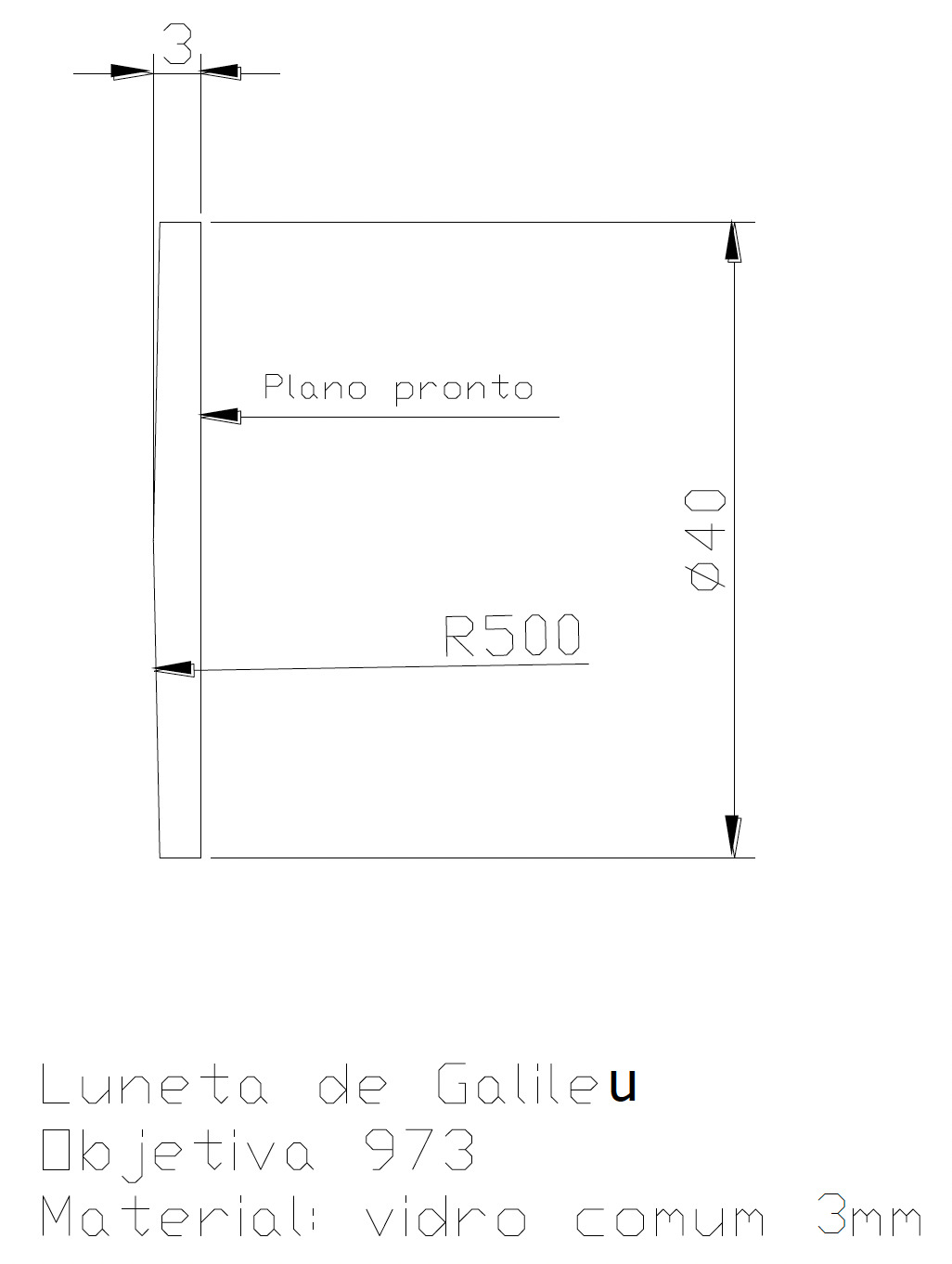

A objetiva é formada por uma lente plano-convexa de vidro comum, com distância focal de 600 mm.

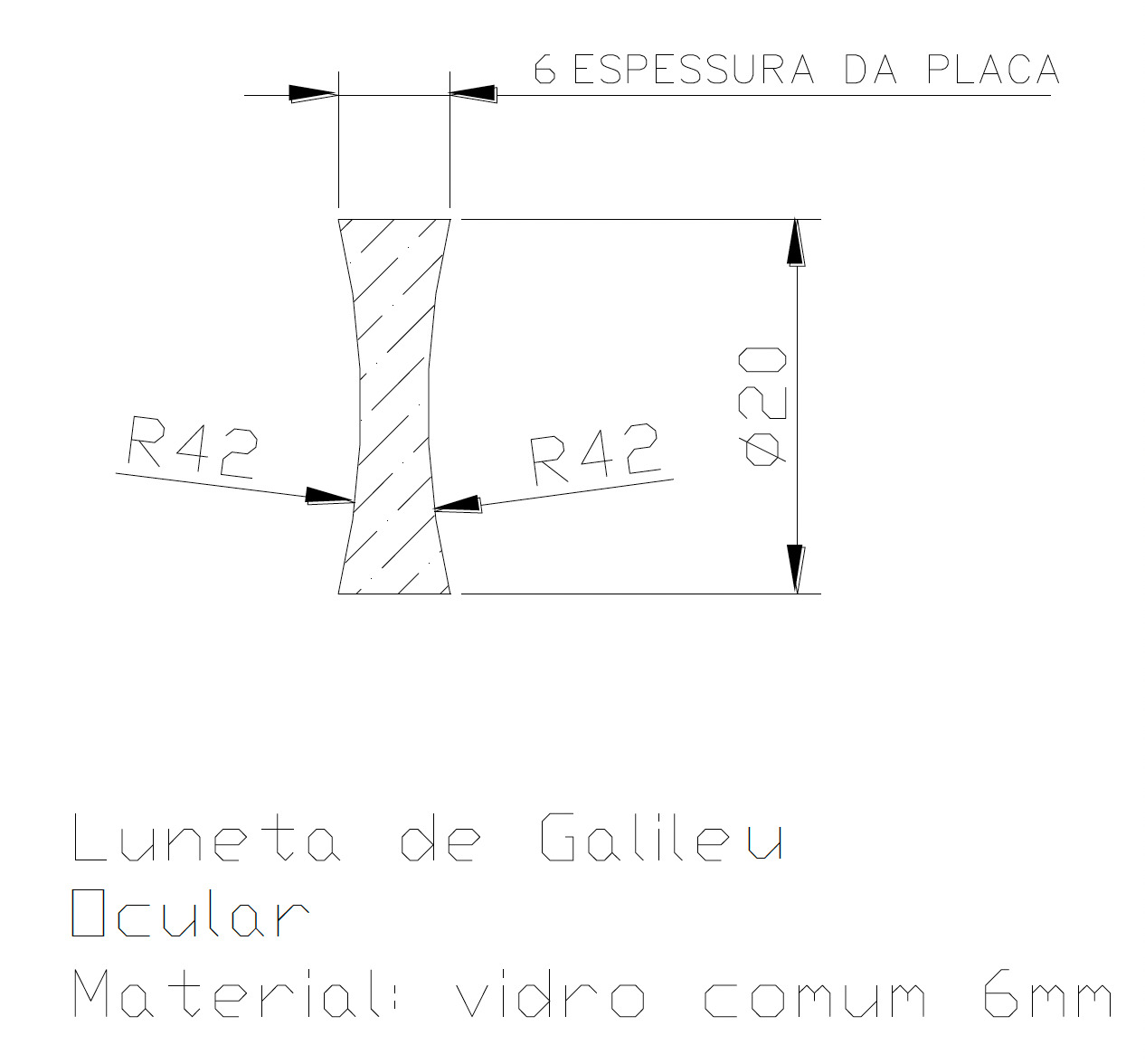

A ocular é composta por uma lente bicôncava de vidro comum, com distância focal de (-)20 mm, sendo responsável pela ampliação da imagem formada pela objetiva. [3]

Estas lentes (objetiva e ocular) foram fabricadas pela extinta empresa "Optovac Mecânica e Optoeletrônica Ltda - Div. Produtos Educacionais". [4]

O ajuste de foco é realizado pelo deslocamento relativo dos tubos da luneta, permitindo variar a distância entre as lentes e adaptar o instrumento às diferentes condições de observação.

[1] Texto traduzido/adaptado de "Galileo's telescope. Museo Galileo".

[2] Texto traduzido/adaptado de "The How and Why of Precisely Recreating Galileo's Famous Telescopes – Historical Instruments of Science and Technology".

[3] A observação com estas lunetas apresenta algum vinhetamento ou vinhetagem.

[4] Kit Luneta Astronômica Tubular. Esquema de Montagem. OPTOVAC - Div. Produtos Educacionais.
